氣動不銹鋼法蘭蝶閥的結構、工作原理及適用環境分析
不銹鋼蝶閥的蝶板安裝在管道的直徑方向。在蝶閥閥體的圓柱形通道內，盤形蝶板繞軸線旋轉，旋轉角度在0° ~ 90°之間。當它旋轉到90°時，閥門完全打開。
蝶形閥結構簡單，體積小，重量輕，僅由幾個零件組成。而且只需旋轉90度即可快速開啟和關閉，操作簡單。同時，電動閥具有良好的流體控制特性。當?shù)y處于*開啟位置時，蝶板的厚度就是介質流經閥體時的阻力，因此閥門產生的壓降很小，因此具有良好的流量控制特性。蝶閥有兩種密封形式:彈性密封和金屬密封。彈性密封閥，密封圈可以嵌在閥體內，也可以貼在蝶板周邊。
金屬密封的閥門一般比彈性密封的閥門長，但密封困難。金屬密封能適應較高的工作溫度，而彈性密封有受溫度限制的缺點。
如果要求將蝶閥用作流量控制，主要是正確選擇閥門的尺寸和類型。蝶閥的結構原理特別適合制作大口徑閥門。蝶閥不僅廣泛應用于石油、天然氣、化工、水處理等一般行業，還應用于熱電站的冷卻水系統。

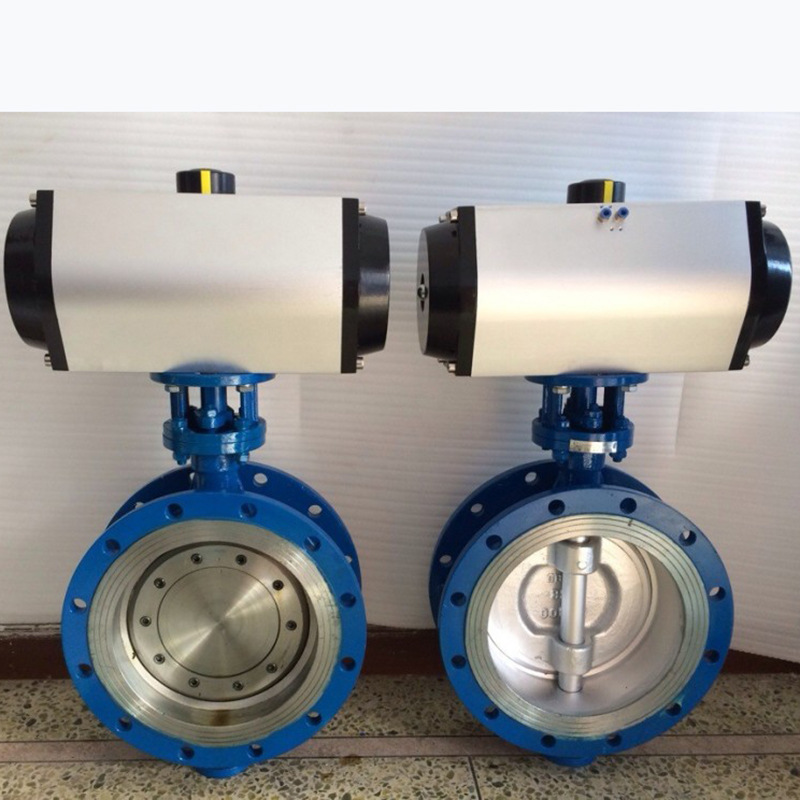

氣動不銹鋼法蘭蝶閥是一種氣動閥門，它利用一個隨閥門橙色旋轉的圓形蝶板來啟閉，從而實現啟動動作。
截斷閥的使用也可以設計成具有調節閥或分段閥的功能。目前，盤形閥越來越多地應用于低壓大、中口徑管道。
蝶閥的主要優點是結構簡單、體積小、重量輕、成本低，特別是氣動蝶閥，安裝在高空巷道內，由兩位五通電磁閥控制，操作方便，還可以調節流動介質。流體阻力小，中大口徑氣動蝶閥全開時有效流通面積大，快捷省力。蝶閥可以通過旋轉90度來開啟和關閉。由于轉軸兩側的介質力幾乎相等，扭矩方向相反，所以啟閉扭矩小，在低壓下也能達到良好的密封。蝶閥的密封材料有丁晴橡膠、氟橡膠、食用橡膠，所以密封性能好。硬密封蝶閥是一種帶有金屬硬密封的軟硬復合金屬板。
