壓力調節閥的工作原理
日期： 21-06-17 閱讀次數：
壓力調節閥的工作原理：

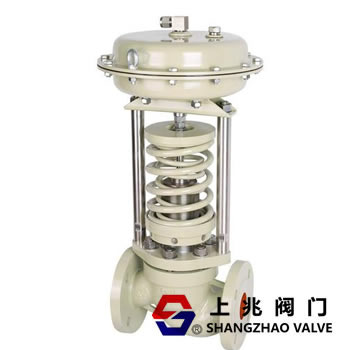

自力式調壓閥在工業上應用廣泛。它是一種不需要外部資源，只需要通過自身的壓力、溫度或流量進行測量，并可以通過設定預設值進行自動調節的控制裝置。這是一種節能儀表，具有控制執行等多功能儀表控制系統。
其類型可分為自力式壓力微壓控制閥、自力式差壓流量控制閥、自力式溫度控制閥。 適用于城市供熱、供暖和需要控制供氣和供氣的場合。
據德國報道，該產品用于城市加熱和加熱系統，熱效率比以前提高30-40。
節能效果顯著。
下面我將簡要介紹自力式調壓閥的原理：
閥后壓力調節的工作原理：總有閥后和閥前控制兩種。閥芯和閥座節流后，閥前壓力P1變?yōu)殚y后壓力P2。
P2通過管道輸入上膜室，作用于頂板。產生的力與彈簧的反作用力平衡，緊急切斷閥決定閥芯與閥座的相對位置，控制閥后壓力。
當P2增加時，P2作用在頂板上的力也增加。
此時頂板上的力大于彈簧的反作用力，使閥芯關閉到閥座位置。
此時閥芯與閥座之間的流通面積減小，流阻變大，P2減小，直到頂板上的力與彈簧反作用力平衡，使P2為減少到設定值。
同樣，當P2減小時。
作用方向與上述相反，是閥門后壓力調節的工作原理。
關于自力式調壓閥的應用也非常廣泛，突出在粘度較高的介質中的應用。
據德國報道，該產品用于城市供熱供暖系統，熱效率比以前提高30-40。
節能效果顯著。
