氣動切斷閥結構圖與原理
日期： 21-09-18 閱讀次數：
氣動切斷閥結構圖與原理:
氣動切斷閥是用于工藝管道中突發故障或事故時，將管路介質（液體、氣體）流體緊急快速截斷的高性能切斷閥，具有動作迅速、嚴密切斷、安全可靠等特點，在其高危險物料的加工處理，貯存運輸過程中被得到廣泛應用，在氣體泄漏、意外事故、操作不當、人員沒辦法靠近時，能夠遠距離快速關閉閥門，起安全保護作用。

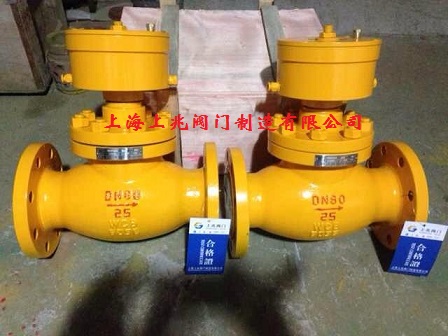

氣動切斷閥結構特點：
1、緊急切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
氣動切斷閥工作原理：
氣動切斷閥主要由執行機構與閥體兩部分組成，通常由控制室/控制中心操作，也可以在現場安全地操作。氣動切斷閥對閥的基本要求是：關閉嚴密快速，并具火災安全結構。雖然，常規閥門中，高密封性能的金屬密封是最佳選擇，當采用軟密封結構時，必須是火災安全型結構，以保證軟密封結構失效后，仍能截斷危險物料而不流入事故場所！
氣動切斷閥在無氣壓情況下，閥瓣處于常閉狀態，當氣泵把壓力氣輸入切斷閥氣缸時，閥瓣開啟，當需要關閉緊急切斷閥或遇有緊急情況時，將壓力泄掉即迅速關閉而止漏，閥門工作介質的流動方向，閥座端為出口，安裝一般采用高進低出！
