QDQ421F-25C液氨緊急切斷閥
日期： 22-05-15 閱讀次數：

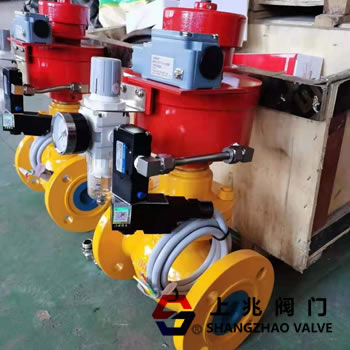

QDQ421F-25C液氨緊急切斷閥
型號：QDQ421F-40C
規格：DN25-300 類型：常閉式，常開式，帶手動式，活塞式
液氨緊急切斷閥結構：
QDQ421F-25C 液氨緊急切斷閥在無氣壓情況下，閥瓣處于常閉狀態，當氣泵把壓力氣輸入本閥氣缸時，閥瓣開啟，當需要關閉閥門或遇有緊急情況時，將壓力泄掉即自動關閉。二、切斷閥是由柱塞固定在閥座上，當缸即閥瓣，當壓力氣通過閥座注入氣缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣由于彈簧力的作用，迅速關閉。
QDQ421F-25C液氨緊急切斷閥裝有低熔點（易熔合金）的塞子，在出現事故時因≥80C溫度升增高易熔化泄壓來迅速關閉貯罐的出入口來保證貯罐系統的安全。
QDQ421F-25C液氨緊急切斷閥結合了截止閥,電磁閥和氣動閥門的優點，采用安全閥的升降結構和止回閥防止介質倒流的原理。緊急切斷閥具有密封好、無泄漏、快開快關。應用范圍廣，與微機配套，對液氨、氨氣、燃?xì)狻⑹突さ攘黧w、介質實現定量、定速控制的終端執行元件。配套附件有：防爆電磁閥，空氣減壓過濾器，信號反饋開關。
緊急切斷閥技術規范：
壓力等級： 20K 4.0MPa
氣缸工作壓力：0.3-0.6Mpa
使用溫度： -40~+80℃
氣缸使用介質：氮氣`無水空氣
使用介質： 天然氣，液化氣，液氨 ,氣體
熔閉時間 ±70℃
關閉時間： ≤5秒
氣缸開啟壓力； ≥0.3-0.6Mpa
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
閥體：鑄剛，不銹鋼。304,316,316L
彈簧： 50CrVA（彈簧鋼）
